금형 제작은 다양한 산업에서 부품을 생산하기 위한 중요한 과정입니다. 금형은 주로 사출 성형, 다이캐스팅, 프레스 가공 등의 공정에서 사용되며, 금속이나 플라스틱과 같은 재료를 원하는 형태로 성형하기 위한 도구입니다. 금형은 고정밀도와 내구성이 요구되기 때문에, 그 제작 과정은 매우 중요하고 복잡합니다.
금형 제작의 기본 개념
금형은 금속(주로 강철, 알루미늄 등)을 주형으로 사용하여, 부품을 압력이나 열에 의해 형성하는 도구입니다. 금형은 형상의 복잡성, 정밀도 및 생산성에 따라 다르게 설계되고 제작됩니다.
금형 제작의 주요 단계
- 금형 설계
- 금형 제작의 첫 번째 단계는 설계입니다. 이 단계에서는 부품의 형상과 기능을 고려하여 금형의 구조를 결정합니다. 설계는 컴퓨터 CAD(Computer-Aided Design) 프로그램을 사용하여 이루어집니다.
- 설계 시 형상, 치수, 공차, 작동 방식을 고려하며, 냉각 시스템이나 배출 시스템도 설계에 포함됩니다.
- 금형 재료 선택
- 금형을 제작할 때 사용할 재료를 선택하는 것은 매우 중요합니다. 재료는 금형의 강도, 내열성, 내마모성 등을 고려하여 선택합니다.
- 강철: 고강도와 내구성이 뛰어나며, 고온에서도 잘 견딥니다. 일반적으로 H13, P20, S7 등의 특수 합금강이 사용됩니다.
- 알루미늄: 가볍고 가공성이 좋지만 내구성이 다소 떨어져 소량 생산에 적합합니다.
- 복합재: 특정 요구사항에 따라 특수 재료가 사용될 수 있습니다.
- 금형 가공

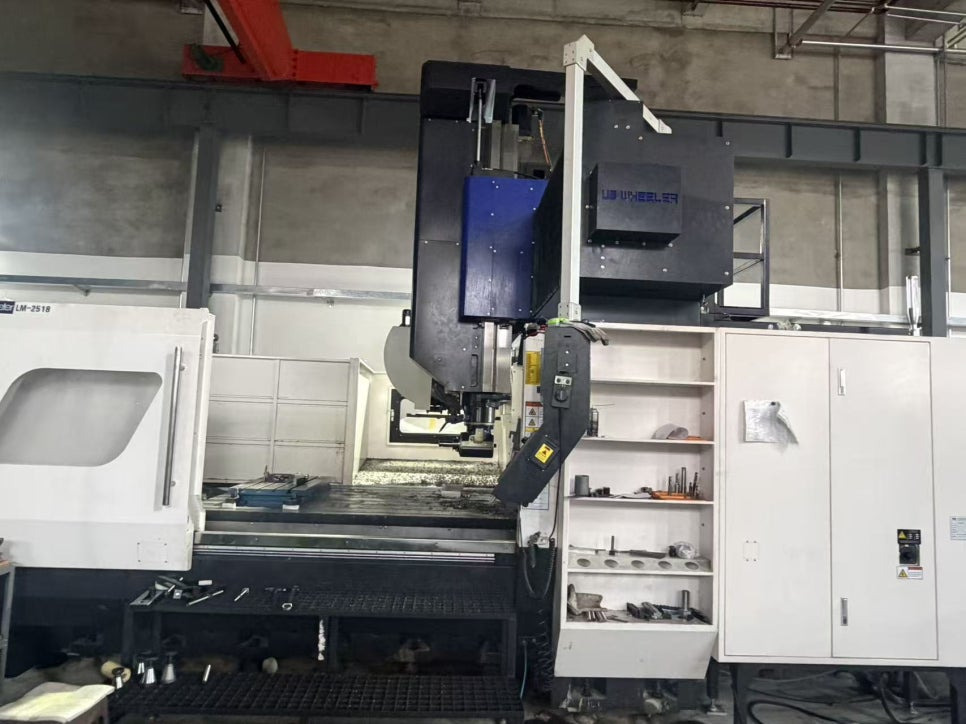

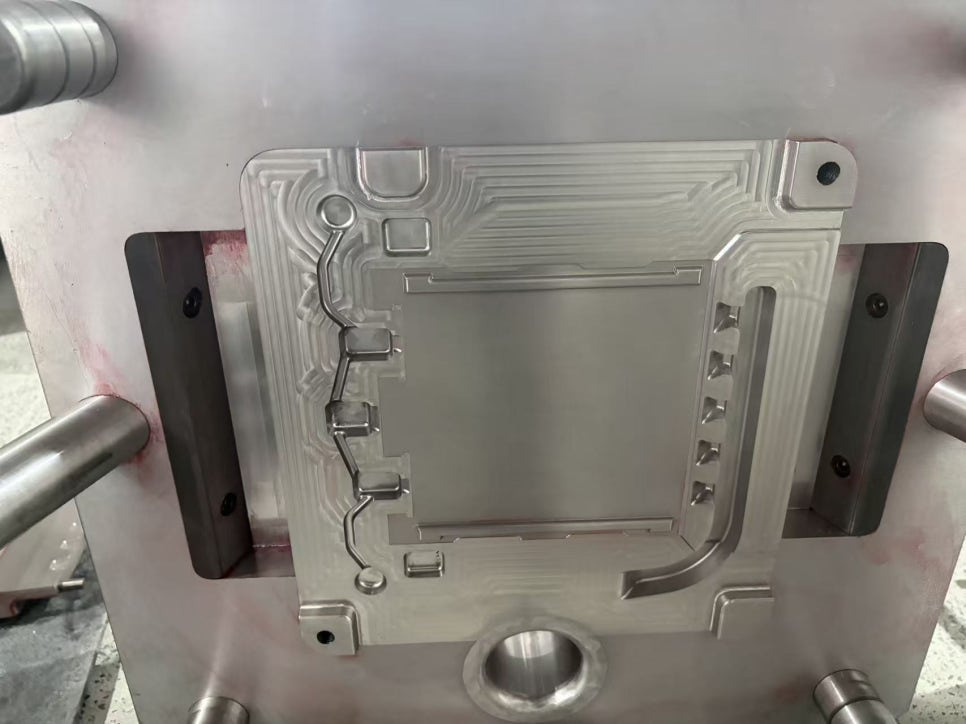

- 금형 제작에서 가장 중요한 부분은 금형 가공입니다. 이 단계에서는 CNC 밀링, 방전 가공(EDM), 레이저 절단 등 고정밀 가공 기술을 사용하여 금형의 형상을 만듭니다.

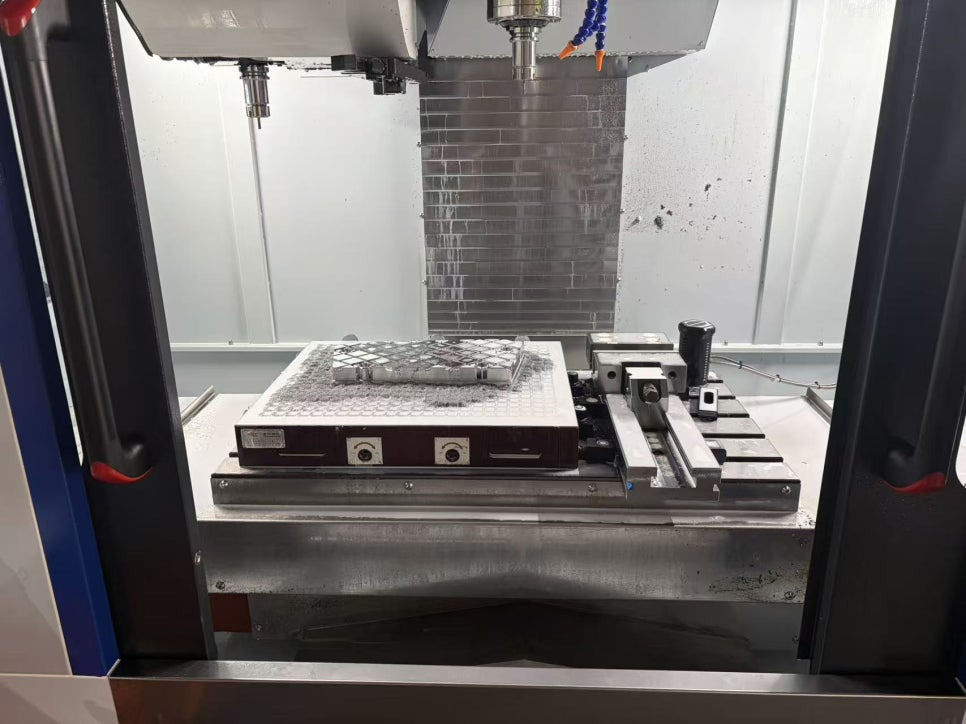

- CNC 밀링: 정밀한 절삭 공정을 통해 금형의 기계적 형상을 만듭니다.
- EDM(전극 방전 가공): 복잡한 형상을 가공할 때 사용됩니다. 방전 현상을 이용해 금형 재료를 정밀하게 깎아냅니다.
- 레이저 절단: 정밀한 절단과 형상 제작에 사용됩니다.
- 금형 조립

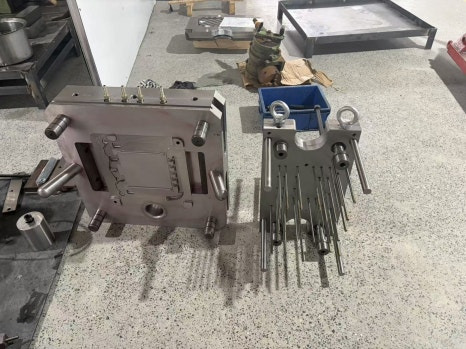

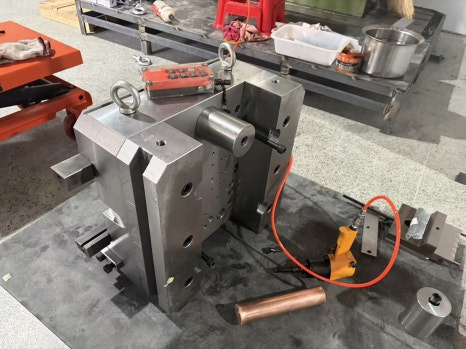

- 가공이 완료된 금형 부품들을 조립하는 단계입니다. 금형에는 고정측, 이동측, 핵심부품 등이 있으며, 이들을 정확하게 맞춰서 조립합니다. 금형 조립 후에는 정렬과 기능 점검이 이루어집니다.
- 조립이 완료된 후 금형의 개폐 시스템, 가이드 시스템, 냉각 시스템 등이 제대로 작동하는지 점검해야 합니다.
- 금형 시험
- 금형을 실제로 사용할 부품을 제작해보는 시제품 테스트가 이루어집니다. 이를 통해 품질과 정밀도를 확인하고, 필요한 수정을 거칩니다.
- 금형에서 나온 첫 번째 부품을 검사하여 형상과 공차가 설계와 일치하는지, 기능성이 문제 없는지 점검합니다.
- 금형 수정 및 최적화
- 금형 시험 결과에 따라 필요한 수정 작업을 진행합니다. 때때로 냉각 시스템이나 형상에 문제가 발생할 수 있으며, 이때 수정이 필요합니다.
- 최종적으로 금형을 최적화하여 생산에 들어갑니다.
- 양산
- 금형이 완성되면, 실제 제품을 대량 생산할 수 있는 양산 단계로 넘어갑니다. 금형이 안정적으로 작동하면, 연속적으로 부품을 생산할 수 있습니다.
Previous imageNext image
금형 제작에서 중요한 요소들
- 정밀도
- 금형은 매우 정밀해야 하므로, 공차와 기능성을 엄격히 관리해야 합니다. 공차가 너무 크면 부품이 설계대로 나오지 않거나, 조립이 어려울 수 있습니다.
- 내구성
- 금형은 수천 번 이상의 주조에 견딜 수 있어야 하므로 내구성이 중요합니다. 이 때문에 금형에 사용되는 재료는 고강도 합금이 많이 사용됩니다.
- 비용
- 금형 제작은 비용이 많이 드는 작업입니다. 특히, 복잡한 형상이나 고정밀이 요구되는 금형은 제작 비용이 매우 높습니다. 또한 금형이 만들어진 후에는 수정이 어렵기 때문에 설계 단계에서의 신중한 결정이 필요합니다.
- 시간
- 금형 제작에는 시간이 많이 걸립니다. 고정밀 금형의 경우, 설계부터 생산까지 수 주에서 수 개월이 걸릴 수 있습니다. 특히, 다이캐스팅이나 사출 성형용 금형은 더욱 시간이 소요됩니다.
금형 제작의 다양한 종류
- 사출 금형 (Injection Molding Die)
- 주로 플라스틱 부품을 대량 생산하는 데 사용됩니다. 플라스틱을 녹여서 금형에 주입하여 원하는 형상의 부품을 만듭니다.
- 다이캐스팅 금형 (Die Casting Die)
- 금속을 고압으로 주형에 주입하여 부품을 만드는 금형입니다. 알루미늄, 아연, 구리 등의 금속 합금을 사용합니다.
- 프레스 금형 (Stamping Die)
- 강판이나 알루미늄 시트와 같은 금속 재료를 압축하여 형상을 만드는 금형입니다. 자동차 산업이나 가전제품 부품을 제작하는 데 사용됩니다.
- 단조 금형 (Forging Die)
- 금속을 열처리하거나 압축하여 원하는 형상을 만들 때 사용됩니다. 주로 고강도 부품을 생산하는 데 사용됩니다.
- 엑스트루전 금형 (Extrusion Die)
- 금속이나 플라스틱을 압출하여 긴 형태로 생산하는 금형입니다. 파이프, 프로파일 등 길이가 긴 제품을 만들 때 사용됩니다.
금형 제작의 최신 기술
- 3D 프린팅
- 최근 3D 프린팅 기술을 사용하여 금형 부품을 빠르게 프로토타입하거나 조금 더 정밀한 부품을 제작하는 방식이 도입되고 있습니다. 3D 프린팅을 통해 금형의 초기 설계를 빠르게 테스트하고 수정할 수 있습니다.
- 컴퓨터 지원 설계(CAD) 및 컴퓨터 지원 제조(CAM)
- CAD와 CAM을 사용하여 금형의 설계 및 가공을 최적화합니다. 이를 통해 설계 오류를 최소화하고, 보다 정밀한 금형을 제작할 수 있습니다.
- 방전 가공(EDM)
- EDM 기술은 복잡한 형상의 금형을 제작할 수 있도록 해줍니다. 전극을 이용한 방전 현상으로 금형을 정밀하게 가공하는 방법입니다.
